Монтаж водяного тепловентилятора Reventon

Водяной тепловентилятор следует монтировать таким образом, чтобы обеспечить горизонтальный или вертикальный поток воздуха с соблюдением минимальных зазоров, показанных на рисунке ниже. Отопитель необходимо монтировать с использованием элементов, грузоподъемность которых соответствует его весу.

Настенный монтаж

На примере ниже показан настенный монтаж с помощью вращающегося монтажного кронштейна.

1. Поворотный монтажный кронштейн следует прикрепить к перегородке с соответствующей несущей способностью, например, с помощью монтажных штифтов и винтов M8 x 80 [мм] (или длиннее).
2. Подвесьте обогреватель на поворотный монтажный кронштейн с помощью болтов М8 и пружинных шайб (между кронштейном и болтом). Затем поверните устройство на кронштейне в необходимое положение и надежно затяните винты.
3. Отклоните статоры (воздуховыпускные жалюзи) не менее чем на 20° перед запуском вентилятора для достижения необходимой формы струи.

Монтаж на потолке

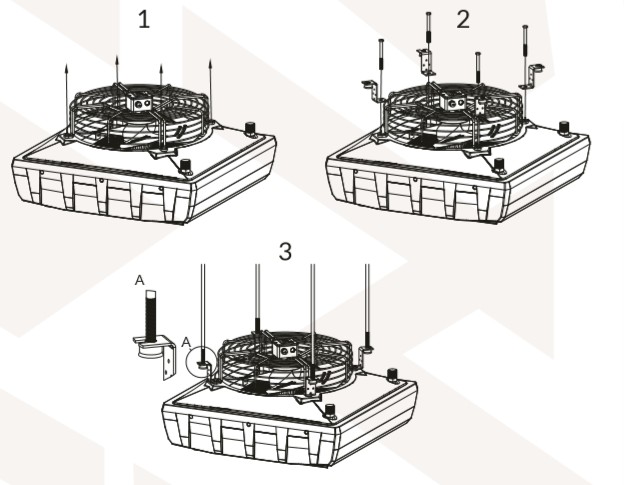

На примере ниже показан потолочный монтаж с помощью подвесных кронштейнов Z-типа

1. Отвинтите винты крепления отопителя
2. Поставьте Z-образные подвески, пружинные шайбы и закрутите обратно винты.
3. Обогреватель готов к монтажу на подвесках типа Z

Подключение к теплоносителю

Гидравлический монтаж должен выполняться в соответствии с современным уровнем техники и действующими местными нормами. Трубы следует подключать в соответствии с показателями на штуцерах теплообменника (подающая - отмечена красным, обратная - отмечена синим).

При монтаже агрегата к трубопроводам с теплоносителем, должно быть также смонтировано на каждом патрубке по запорному вентилю для возможности отключения воды. Применение гибкой подводки позволяет развернуть нагреватель по желанию, используя возможности, которые даёт монтажный кронштейн. На входе в теплообменник необходимо использовать фильтр грубой очистки.

Перед подключением тепловентилятора к электроустановке необходимо провести испытание гидравлической установки на герметичность.

Подключение электропитания и автоматики

Работа вентилятора может осуществляться в непрерывном режиме или с использованием автоматики, например настенного пульта с термостатом Reventon HC3S. Выбор схемы работы и необходимость автоматизации подбирается индивидуально для каждого объекта.

В комплект поставки не входит: кабель электропитания, или автоматический выключатель.

Монтаж электрических подключений должен осуществляться компетентными специалистами, знакомыми с приведёнными в паспорте инструкциями. Подключение кабеля питания и автоматического выключателя должны быть в соответствии с электрической схемой соединений (с пультом ДУ или без автоматизации, в зависимости от комплектации и необходимости).

Электрическая цепь, к которой подключено  устройство, должна включать в себя все элементы безопасности, требуемые законом, а также главный выключатель, позволяющий безопасно отсоединить обогреватель от электрической системы. Перед пуском необходимо проверить электроустановку на предмет повреждения изоляции, неправильного подключения клемм, риска возможных коротких замыканий и т. д.
